Minikube部署简单微服务

Jiaji Tian 发布于

最后更新于

文章访问量

本篇博客将展示如何在云服务器上单机部署一个Minikube服务，并且在Minikube上部署一个简单微服务。本次使用的是阿里云的云服务器ECS，操作系统为CentOS 8 64位，配置为2核4G。

部署Kubernetes系统

安装Docker

1
2
sudo yum install -y yum-utils
sudo yum install docker-ce docker-ce-cli containerd.io docker-compose-plugin

启动Docker服务

1
systemctl start docker.service

安装Minikube

Minikube文档

下载二进制文件并安装

1
2
curl -LO https://storage.googleapis.com/minikube/releases/latest/minikube-linux-amd64
sudo install minikube-linux-amd64 /usr/local/bin/minikube

启动Minikube服务

不建议直接使用root用户启动，防止其权限过高。为此需要创建一个专用用户mini

1
2
3
useradd mini
passwd mini
usermod -aG docker mini && newgrp docker

切换mini用户后，启动Minikube。

1
minikube start --driver=docker --image-mirror-country='cn'

在国内建议加上--image-mirror-country='cn'参数，使用国内镜像源。否则在启动时可能会导致失败。

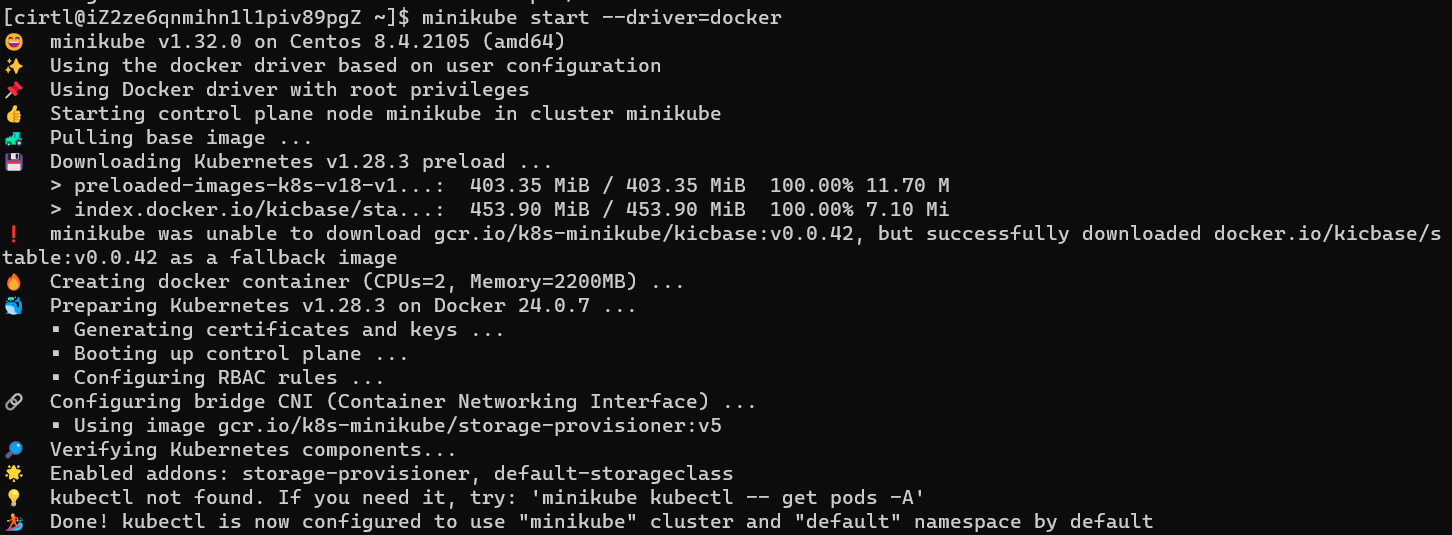

启动成功后输出结果如下所示。

Minikube内包含了kubectl程序，可以直接使用kubectl指令而无需额外安装kubectl，使用命令为minikube kubectl --。

为了方便使用，可以执行以下命令来添加别名。

1
ls -s $(which minikube) /usr/local/bin/kubectl

访问Minikube dashboard

启动Minikube dashboard

1
2
minikube dashboard
# 该命令将输出一个可在内部访问的地址 http://127.0.0.1:42973

为了能够从外部访问服务，采用nginx进行代理

nginx代理Minikube dashboard配置如下：

1
2
3
4
5
6
7
8
9
10
server {
    listen 30057;
    server_name minikube dashboard;

    location / {
        root html;
        index index.htm index.html;
        proxy_pass http://127.0.0.1:42973;
    }
}

此时可以从外部通过ip地址直接访问Minikube dashboard服务。

开发并部署微服务应用

微服务描述

可以选择基于Spring Cloud开发微服务应用等等，具体功能、开发过程省略。

微服务部署

对Spring Cloud项目打包后可以得到jar包，在对应Java环境下使用java -jar命令可以运行。

为了在Minikube上部署微服务，需要为每一个微服务构建相应的镜像。

构建镜像所使用的项目的Dockerfile文件如下，不同情形需要对其进行不同配置修改。

1
2
3
4
RUN ln -snf /usr/share/zoneinfo/${TZ} /etc/localtime && echo ${TZ} > /etc/timezone
COPY user.jar /app.jar
EXPOSE 8008
ENTRYPOINT ["java", "-jar", "/app.jar"]

使用docker build命令来制作镜像。

1
docker build -t app-service

上传镜像仓库

Minikube似乎不能直接读取本地Docker的镜像，因此此处选择将其上传至私人镜像仓库。私人镜像仓库服务此处顺便选择了阿里云提供的服务，具体登录方法可以在阿里云镜像仓库控制台查看。

首先对本地镜像打上标签

1
2
docker tag app-service registry.cn-beijing.aliyuncs.com/your-rep/app-service:1.0
# 此处app-service应该使用镜像的id

接着登录阿里云镜像仓库库实例

1
sudo docker login --username=your-username registry.cn-beijing.aliyuncs.com

然后就可以将镜像推送至私人镜像仓库

1
docker push registry.cn-beijing.aliyuncs.com/your-rep/app-service:1.0

部署至Minikube

为了能够让Minikube访问到私人镜像仓库，需要为其提供secret凭证。

通过该命令获取docker登录信息

1
cat ~/.docker/config.json | base64 -w 0

新建配置文件secret.yaml

1
2
3
4
5
6
7
8
apiVersion: v1
kind: Secret
metadata:
  name: ali-secret
  namespace: dev
type: kubernetes.io/dockerconfigjson
data:
  .dockerconfigjson: ewo #此处填写上一步中输出的docker登录信息

通过该配置文件可以在Minikube集群中创建secret凭证。

接着即可进行微服务实例的部署，其配置文件可参考如下。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: user-service
  name: user-service
  namespace: dev
spec:
  selector:
    matchLabels:
      app: user-service
  template:
    metadata:
      labels:
        app: user-service
    spec:
      containers:
        - image: registry.cn-beijing.aliyuncs.com/cirtl/user-service-image:1.0.2
          name: user-service
          imagePullPolicy: IfNotPresent
          ports:
            - containerPort: 8008
      imagePullSecrets:
        - name: ali-secret
---
apiVersion: v1
kind: Service
metadata:
  labels:
    app: user-service
  name: user-service
  namespace: dev
spec:
  selector:
    app: user-service
  type: NodePort
  ports:
  - port: 8008
    protocol: TCP
    targetPort: 8008
    nodePort: 30008

由此可以完成一个微服务的部署，并提供了一个NodePort类型的Service

使用nginx进行代理，其配置如下。正常来说可以通过kubectl的port-forward命令进行转发，但是在实践中始终未能成功，无奈使用nginx进行转发。

1
2
3
4
5
6
7
server {
    listen 8008;
    server_name user_service;
    location /user/ {
        proxy_pass http://192.168.xxx.xxx:30008/user/;
    }
}

此时即可在外部通过URL地址获取其提供的微服务接口

部署MySQL实例

Minikube可以管理MySQL实例运行，但为了数据持久化，需要使用nfs。

理论上在Minikube上部署一个统一的nfs-sercer实例更合适，不过此处直接在服务器上部署nfs-server。

1
2
3
4
5
6
7
yum install nfs-utils
yum install rpcbind
systemctl start nfs-server
systemctl start rpcbind

mkdir -p /nfsdata/mysql
chmod -R 777 /nfsdata/mysql

配置/etc/exports文件

1
/nfsdata/mysql 192.168.xxx.0/24(rw,sync,no_root_squash)

然后接着执行以下命令

1
2
systemctl restart rpcbind && systemctl enable rpcbind
systemctl restart nfs-server && systemctl enable nfs-server

此时服务器已启动nfs-server，提供路径为/nfsdata/mysql

之后可以部署MySQL实例

其配置文件如下所示。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: mysql-dev
  name: mysql-dev
  namespace: dev
spec:
  selector:
    matchLabels:
      app: mysql-dev
  template:
    metadata:
      labels:
        app: mysql-dev
    spec:
      containers:
      - image: mysql:8.0
        name: mysql-dev
        imagePullPolicy: IfNotPresent
        env:
        - name: MYSQL_ROOT_PASSWORD
          value: "kd7JgO96VcUJKbs" # 此处设置MySQL实例的密码
        ports:
        - containerPort: 3306
        volumeMounts:
        - name: mysql-dev-volume
          mountPath: /var/lib/mysql
      volumes:
      - name: mysql-dev-volume
        nfs:
          path:  /nfsdata/mysql
          server: 192.168.xxx.1
---
apiVersion: v1
kind: Service
metadata:
  labels:
    app: mysql-dev
  name: mysql-dev
  namespace: dev
spec:
  selector:
    app: mysql-dev
  type: NodePort
  ports:
  - port: 3306
    protocol: TCP
    targetPort: 3306
    nodePort: 30001

此时实例已部署并提供了一个NodePort类型的Service

为了外部能够访问该实例，在执行kubectl port-forward命令时始终不能成功，无奈只能再次使用nginx服务代理，其配置如下

1
2
3
4
5
6
7
8
9
stream {
   upstream mysql-dev {
	  server 192.168.xxx.xxx:30001;
   }
   server {
      listen 30001;
      proxy_pass mysql-dev;
   }
}

此时可以在外部访问该数据库实例。

部署Prometheus和Grafana

安装Helm

helm工具安装可以简化部署过程，这里使用Helm v3版本，安装命令如下。

1
2
curl -fsSL -o get_helm.sh https://raw.githubusercontent.com/helm/helm/master/scripts/get-helm-3
chmod 700 get_helm.sh

安装Prometheus

1
2
3
helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
helm install prometheus prometheus-community/prometheus
kubectl expose service prometheus-server --type=NodePort --target-port=9090 --name=prometheus-server-np

以上命令在minikube集群上部署了Prometheus服务，并提供一个类型为NodePort的Service进行访问

同理使用nginx进行代理，其配置如下

1
2
3
4
5
6
7
8
9
10
server {
    listen 31198;
    server_name prometheus;

    location / {
        root html;
        index index.htm index.html;
        proxy_pass http://192.168.xxx.xxx:31762;
    }
}

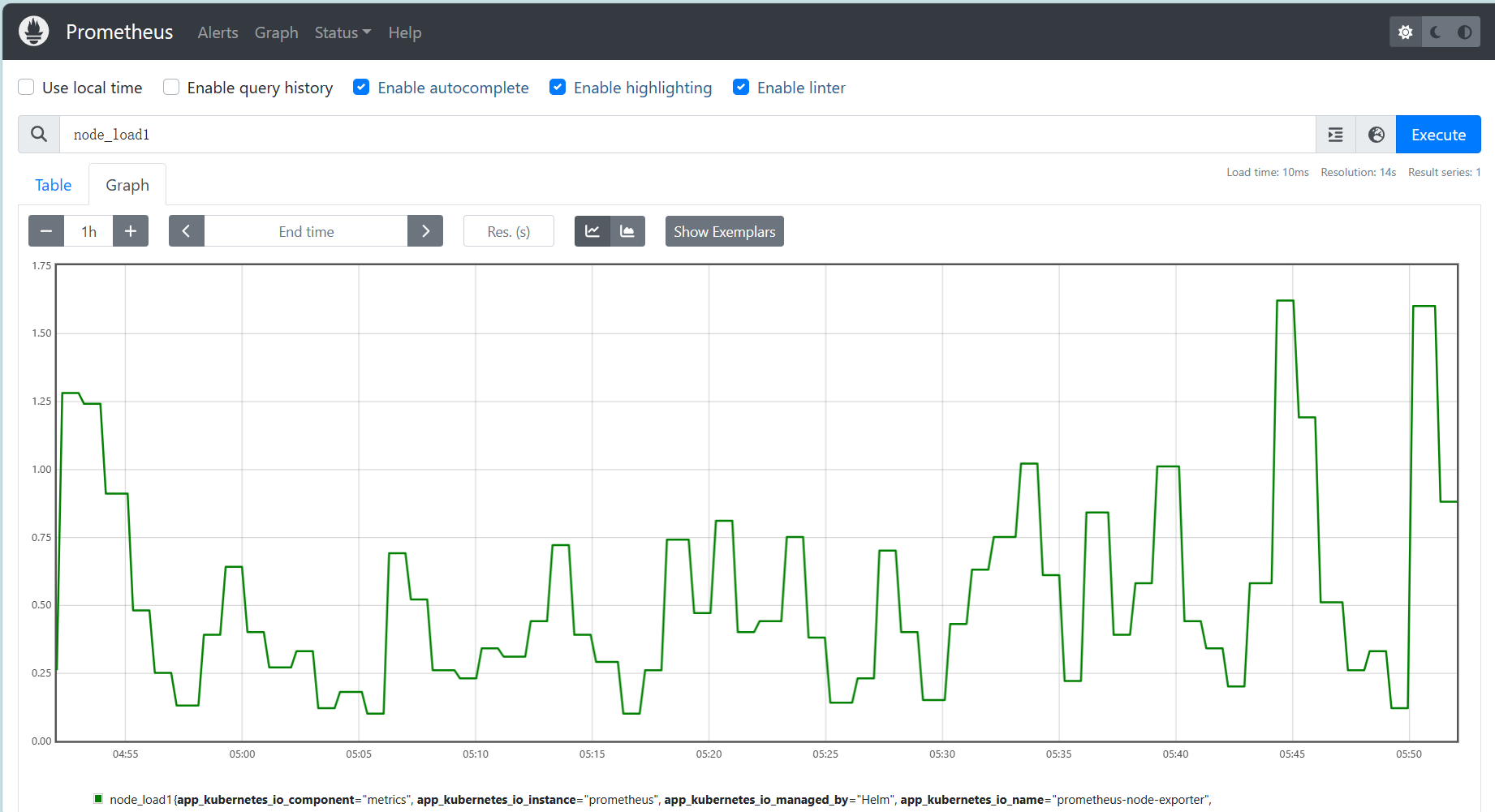

此时从外部可以访问Prometheus的面板

镜像拉取失败的解决办法

参考博客

在Prometheus部署过程中，registry.k8s.io/kube-state-metrics/kube-state-metrics:v2.10.1 这个镜像始终拉取失败

参考博客中这位提供的代理源，通过minikube dashboard将该pod配置文件的镜像名称改为 anjia0532/google-containers.kube-state-metrics.kube-state-metrics:v2.10.1 后顺利部署

安装Grafana

1
2
3
helm repo add grafana https://grafana.github.io/helm-charts
helm install grafana grafana/grafana
kubectl expose service grafana --type=NodePort --target-port=3000 --name=grafana-np

以上命令在minikube集群上部署了Grafana服务，并提供了一个NodePort类型的Service进行访问

nginx代理配置如下

1
2
3
4
5
6
7
8
9
10
11
server {
    listen 31199;
    server_name grafana;

    location / {
        root html;
        index index.htm index.html;
        proxy_pass http://192.168.xxx.xxx:31435;
        proxy_set_header Host $http_host;
    }
}

此时从外部可以访问Grafana面板

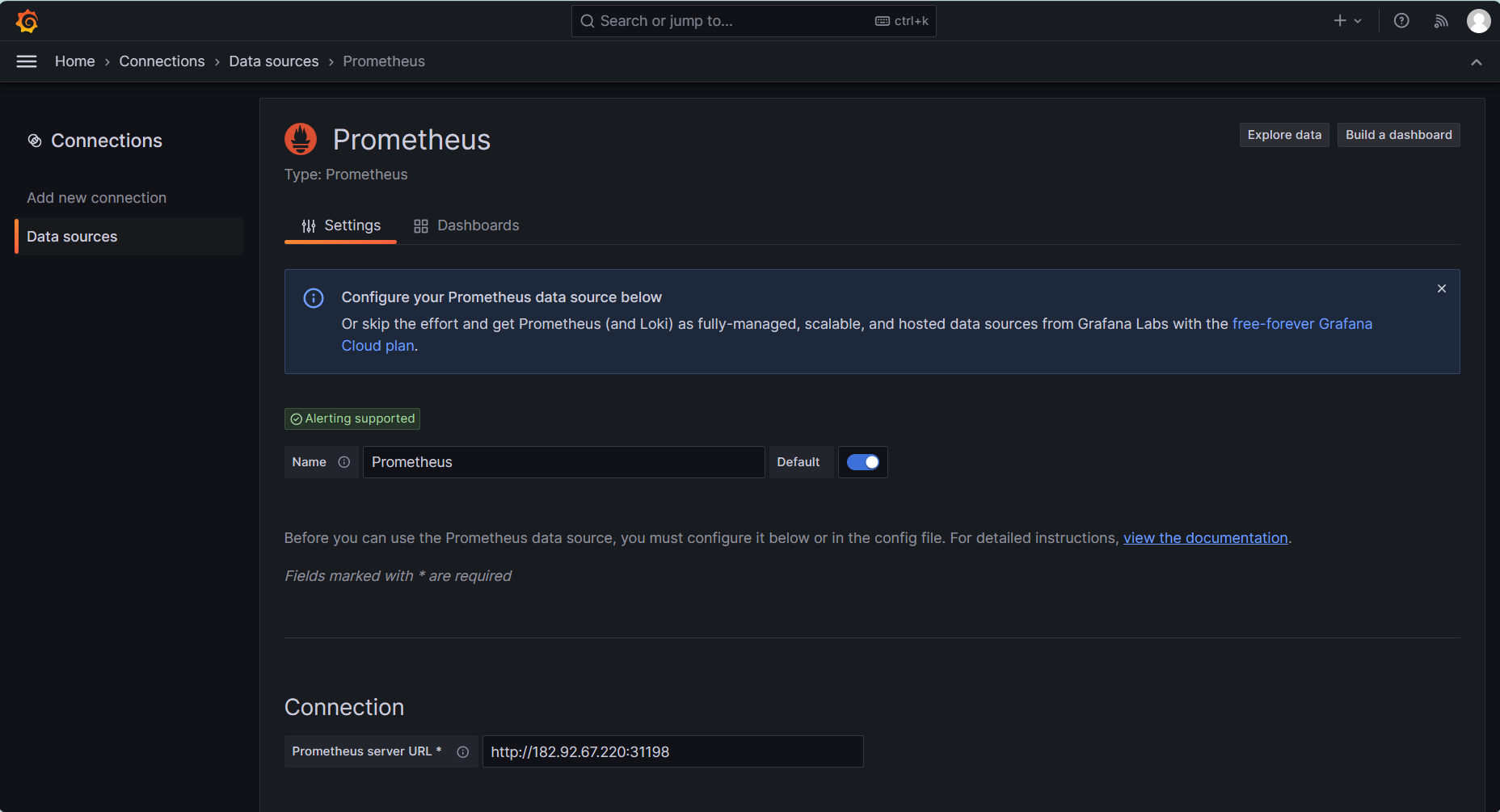

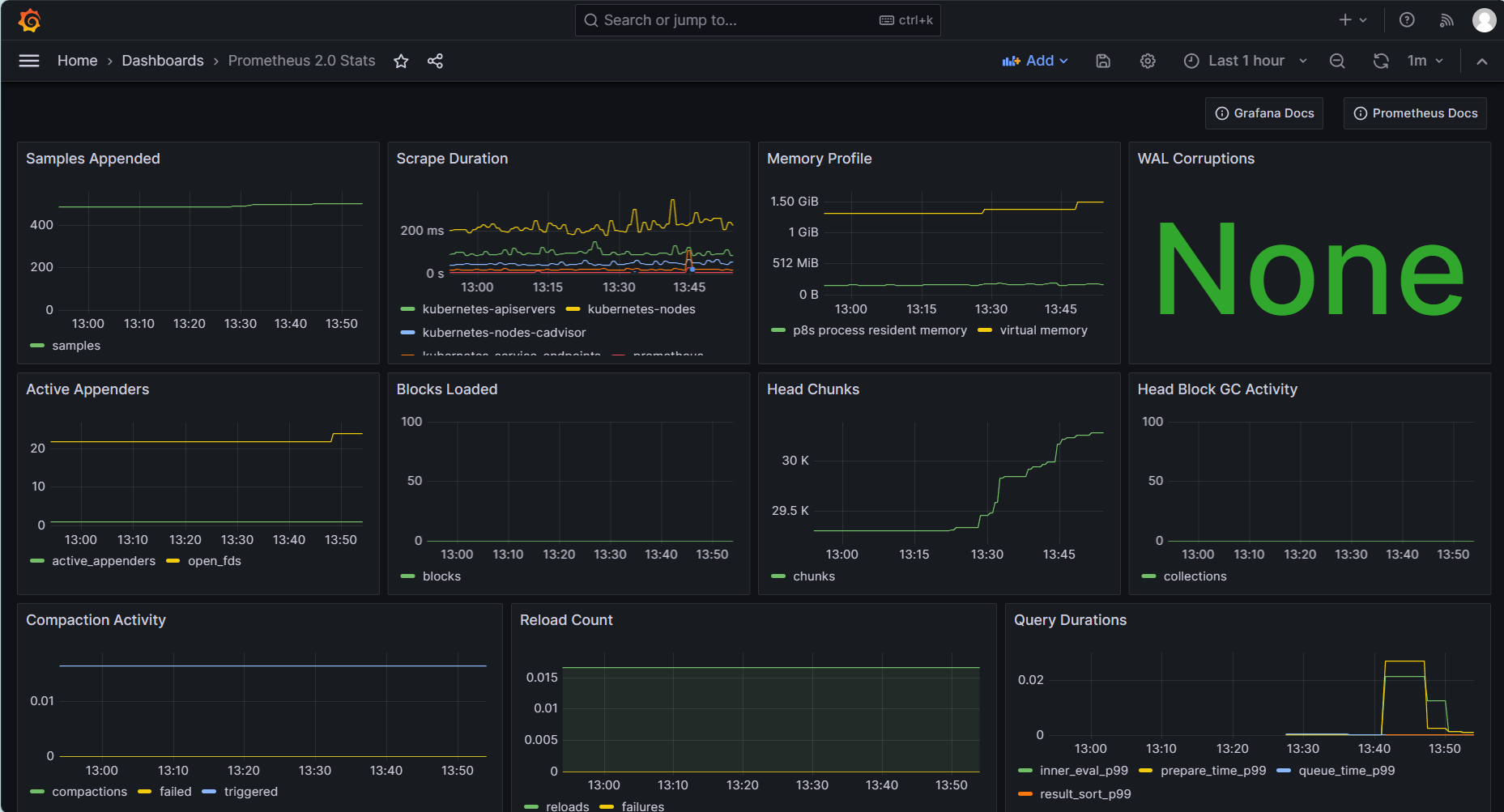

添加Prometheus数据源后，可以查看监控面板

Prometheus和Grafana的使用方法可以参考各自的相关文档，此处不作介绍。
